Как принять погодный FAX на примере DDK6 на 13882.5 кгц

Для начала немного теории

Несмотря на повсеместное распространение интернета, погодные факсимильные передачи (Radiofax, WeatherFax, HF-Fax) по-прежнему остаются востребованным и надёжным способом получения метеоинформации в море, в удалённых регионах и даже среди радиолюбителей. Эти передаваемые по коротковолновым (КВ) частотам изображения содержат метеокарты, прогнозы ветров, зоны штормов и другую навигационно важную информацию, особенно актуальную для мореплавателей, пилотов малой авиации и участников экспедиций.

В отличие от цифровых протоколов, радиофакс передаётся в виде аналогового аудиосигнала, который можно принимать и расшифровывать с помощью обычного КВ-приёмника и компьютера. Такая система не требует подключения к интернету и может использоваться в любой точке планеты — был бы радиоприёмник с КВ и USB-модуляцией и компьютер.

В этой статье мы разберёмся, как работает система радиофаксной передачи, какие станции действуют по сей день, какое оборудование и программы нужны для приёма, а также рассмотрим практические советы по настройке и декодированию сигналов. Даже если вы никогда не сталкивались с подобными видами радиосвязи — возможно, именно эта технология станет для вас отправной точкой в мир исследования и декодирования сигналов.

2. Принцип работы

Передача погодных факсов (Radiofax, или HF-Fax) основана на аналоговой факсимильной технологии, разработанной ещё в первой половине XX века, и адаптированной под коротковолновые радиоканалы. Принцип прост: метеоинформация (например, карта давления или прогноз ветра) преобразуется в изображение и затем последовательно сканируется построчно. Каждая строка изображения кодируются в виде частотно-модулированного аудиосигнал, который передаётся по радио — в большинстве случаев в режиме USB.

Как устроена передача

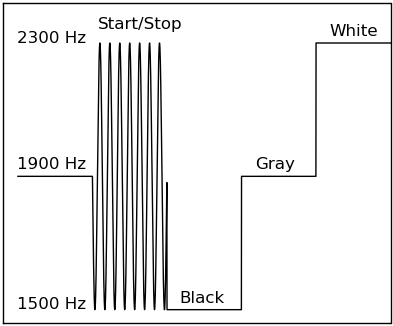

Радиофакс использует аналоговый метод передачи с частотной модуляцией сигнала (FSK внутри аудиополосы). Яркость каждой точки изображения соответствует определённой частоте в аудиоспектре:

Чёрный цвет — 1500 Гц
Белый цвет — 2300 Гц
Серые оттенки — интерполяция между этими значениями

Частота сканирования обычно составляет 120 линий в минуту (LPM), хотя встречаются передачи на 60 и 240 LPM. Временные параметры стандартизированы, например:

Начальная синхронизация (start tone) — 300 Гц, длительностью 5–10 секунд
Идентификационный тон (ID tone) — 450 Гц, обычно 5 секунд
Фазовая синхронизация (phasing signal) — 300 Hz и 2300 Hz, 15 секунд, служит для точной привязки строк
Далее следует фактическая передача изображения, строка за строкой

Передача изображения занимает от 6 до 10 минут в зависимости от его размера и частоты сканирования.

Частотный диапазон и модуляция

Радиофаксные передачи ведутся на КВ диапазонах, обычно от 2 до 25 МГц, с модуляцией USB (верхняя боковая полоса). Именно USB, а не AM, используется практически во всех случаях — это стандарт.

Передача аудиосигнала происходит в диапазоне 300–2300 Гц, что хорошо укладывается в стандартную аудиополосу SSB-приёмников.

Пример: если передача указана на частоте 10.100,0 кГц (USB), то реальная несущая станции находится на 10.101,9 кГц, а аудиосигнал лежит в диапазоне от 300 до 2300 Гц. Для приёма, соответственно, нужно выставить USB и точно настроиться на 10.100,0 кГц (а не на частоту несущей!).

Стабильность и синхронизация

Для успешного приёма важно, чтобы у приёмника была достаточная частотная стабильность. Небольшой дрейф может привести к потере синхронизации строк и смещению изображения. Особенно это критично для приёмников без цифровой стабилизации (DDS/PLL).

Также имеет значение фазовая синхронизация строк — именно для этого в начале каждого факса передаётся фрагмент сигнала с чередующимися чёрными и белыми полосами (phasing signal). Современное ПО автоматически использует этот участок для коррекции и синхронизации изображения.

Форматы и стандарты

Хотя формально стандарт называется WEFAX (Weather Facsimile), в радиолюбительской практике чаще применяется термин HF-Fax. Формат не зашифрованный, не требует декодеров, а только стандартный SSB приёмник и звуковая карта для цифровой обработки.

Существует несколько стандартов развертки:

IOC 576 — наиболее распространённый (International Radio Consultative Committee, старый CCIR стандарт)
IOC 288 — используется редко, но встречается
Некоторые станции применяют собственные нестандартные форматы (например, в Японии)

3. Передающие станции

Передача погодных факсов осуществляется метеорологическими службами по всему миру с использованием мощных КВ-передатчиков. Эти станции транслируют метеокарты, штормовые предупреждения, прогностические схемы и другую критически важную информацию для морской и авиационной навигации.

Большинство из них вещает круглосуточно, чередуя карты и прогнозы, а расписание строго синхронизировано по UTC. Радиофакс остаётся незаменимым в районах, где нет интернета или спутниковой связи, — например, в открытом море.

3.1 Известные действующие станции

Вот некоторые из наиболее активно работающих радиофакс-станций:

📡 США

Передатчики: Boston (NMF), New Orleans (NMG), Point Reyes (NMC)
Диапазоны: 2.5, 5.8, 8.5, 12.7 и 17.0 МГц
Частоты (USB):
- 4346.0 кГц
- 8503.9 кГц
- 12789.9 кГц
- 17146.4 кГц
Содержимое: Карты давления, ветров, волн, айсбергов, тропических штормов и др.

🇩🇪 Deutscher Wetterdienst (DWD), Германия

Позывной: DDH/DDK
Передатчик: Pinneberg
Частоты (USB):
- 3855.0 кГц
- 7880.0 кГц
- 13882.5 кГц
Содержимое: Европейские карты давления, фронты, ветер, волны, прогнозы.

🇯🇵 JMH (Japan Meteorological Agency)

Позывной: JMH
Частоты:
- 3622.5 кГц
- 7795.0 кГц
- 13988.5 кГц
- 22527.0 кГц
Содержимое: Метеокарты по Северо-Западной части Тихого океана.

🇦🇺 VMC / VMW (Bureau of Meteorology, Австралия)

Передатчики: Charleville (VMC), Wiluna (VMW)
Частоты (USB):
- 20469.1 кГц
- 16912.1 кГц
- 13920.1 кГц
- 11086.1 кГц
- 8105.1 кГц
- 6507.1 кГц
- 5100.1 кГц

🇷🇺 Россия (Мурманск)

Передатчик: Мурманск (RBW)
Частоты (USB):
- 5336 кГц
- 6445.5 кГц
- 7908.8 кГц
- 10130 кГц

3.2 Глобальное покрытие

Радиофаксные станции организованы так, чтобы покрывать как можно большую часть Мирового океана. Частоты подобраны с учётом суточной и сезонной изменчивости прохождения КВ-волн:

Днём лучше работают частоты 8–17 МГц
Ночью — 3–8 МГц

Радиолюбителям имеет смысл мониторить несколько диапазонов и учитывать текущее состояние ионосферы. Очень помогает использование SDR-приёмников по всему миру (например, через KiwiSDR), чтобы определить, где и как принимаются конкретные станции в данный момент.

📊 Таблица актуальных частот и расписаний (HF Weather Fax)

Актуальное расписание передач и частоты: http://cirspb.ru

Станция	Позывной	Частоты (USB)	Расположение	Примерное время активности (UTC)
Россия	RBW	5336.0, 6445.5, 7908.8, 10130	Мурманск	—
NOAA (США)	NMF/NMG/NMC	4346.0, 8503.9, 12789.9, 17146.4	Boston, New Orleans, Point Reyes	24/7, карты каждые 30–60 мин
DWD (Германия)	DDH/DDK	3855.0, 7880.0, 13882.5	Pinneberg, Германия	24/7, интервал 15–60 мин
JMH (Япония)	JMH	3622.5, 7795.0, 13988.5, 22527.0	Токио, Япония	С 00:00 до 12:00 UTC (циклично)
BOM (Австралия)	VMC / VMW	5100.1 – 20469.1 (7 частот)	Charleville / Wiluna	24/7, интервал 15–60 мин
Чили	CBV	8677.0, 4346.0	Вальпараисо	Утро и вечер (локальное время)
Новая Зеландия	ZKLF	5807.0, 9459.0, 13550.0	Веллингтон	17:00–07:00 UTC
Исландия	TFA	3755.0, 6770.0, 9270.0	Рейкьявик	Сегментами утром и вечером
Канада (опционально)	VFA/VFR	4346.0, 6496.4, 10536.0	Галифакс, Ванкувер	Расписание нерегулярное

📌 Все частоты указаны для режима USB (верхняя боковая полоса). Реальная несущая выше на ~1.9 кГц.

⚠️ Примечания:

Время активности у многих станций цикличное: например, один и тот же факс повторяется каждые 6 или 12 часов.
Некоторые станции передают только в определённое время года (например, во время шторма/сезона ураганов).
Из-за условий распространения КВ сигнал может приходить с задержками, замираниями или искажениями.
Учитывайте, что частоты в таблице — это частоты настройки приёмника в режиме USB, а не частоты несущей.

4. Оборудование и программное обеспечение

Для приёма радиофаксных передач на КВ не требуется дорогое или экзотическое оборудование. Многие радиолюбители успешно декодируют метеофаксы с использованием обычного КВ-приёмника, звуковой карты и свободного ПО. В этом разделе рассмотрим, что именно нужно и какие есть варианты.

4.1 Приёмное оборудование

✅ 1. Традиционные КВ-приёмники (с SSB)

Любой приёмник с поддержкой SSB (USB) и устойчивой работой в нужных диапазонах подойдёт:

Yaesu FRG-7700 / 8800
Kenwood R-1000 / R-2000
Icom IC-R75
Tecsun PL-660 / PL-880 — портативные, с USB/LSB
и др.

⚠️ Важно: приёмник должен иметь стабильную частоту и узкую полосу пропускания. Иначе будет дрейф и искажения в изображении.

✅ 2. SDR-приёмники

Современные SDR (Software Defined Radio) — идеальный выбор для приёма и анализа радиофакса:

RTL-SDR v3 — бюджетный, доступный приёмник (с внешним upconverter’ом — работает от 0 до 30 МГц)
AirSpy HF+
SDRplay RSP1A / RSPdx
HackRF (с ограничениями)

Преимущества SDR:

точная настройка
визуальный контроль спектра и waterfall
встроенные возможности записи и ретроспективного анализа

✅ 3. Онлайн SDR

Если у вас нет собственного приёмника, можно использовать удалённые SDR через интернет:

KiwiSDR (kiwisdr.com/public)
WebSDR (websdr.org)

Это особенно удобно для приёма станций в других странах (например, слушать NMG с помощью SDR в США).

4.2 Антенны

🎯 Минимум:

Длинный провод за окном (20–30 м)
Телескопическая антенна (для портативников)

🔧 Лучше:

Диполь на диапазон 3–14 МГц
Random wire с согласующим трансформатором (9:1)
Mini-Whip (с фильтрацией от помех)

Радиофаксные сигналы сравнительно мощные, и при хорошей ионосферной обстановке приём возможен даже на простую антенну. Но для стабильной работы лучше использовать внешние антенны вдали от источников помех.

4.3 Программное обеспечение для декодирования

Полученный аудиосигнал нужно декодировать в изображение. Ниже — наиболее популярные программы для Windows, Linux, macOS и Android:

🖥️ FLDigi (Windows / Linux / macOS)

Бесплатное ПО с поддержкой многих цифровых мод.
Поддерживает WEFAX (IOC 576 и др.).
Гибкие настройки, автоматическая синхронизация.

🖥️ Black Cat HF Weather Fax (macOS)

Отличное решение для macOS, простой интерфейс.
Автоматический приём и запись.

🖥️ SeaTTY (Windows)

Популярная платная программа.
Поддерживает автоопределение сигнала, запись, расписания.
Удобна для долгосрочного мониторинга.

🖥️ MultiPSK (Windows)

Многофункциональное ПО, поддерживает десятки цифровых мод.
Поддержка WEFAX, но интерфейс перегружен.

📱 DroidRTTY / HF Weather Fax (Android)

Приём факсимильных сигналов через микрофон телефона (или аудиовход).
Удобно для полевых условий или тестов.

🎧 Все программы получают сигнал либо через вход микрофона, либо через виртуальный аудиокабель (например, VB-Cable) при использовании SDR.

4.4 Подключение и настройка

С аналоговым приёмником:

Подключить выход наушников/линейный выход к аудиовходу ПК.
Запустить программу-декодер.
Настроиться на нужную частоту в USB, отрегулировать уровень сигнала.
Убедиться, что слышен характерный «пилящий» звук факса.

С SDR-приёмником:

Запустить SDR-программу (SDR#, SDRUno, HDSDR и т.д.).
Настроиться на нужную частоту в USB, выделить аудиополосу 300–2300 Гц.
Направить аудиовыход в декодер через Virtual Audio Cable или подобный инструмент.
В декодере выбрать режим WEFAX, скорость (обычно 120 LPM), формат IOC 576.

5. Практика приёма

Приём радиофаксимильных передач — это не только полезное, но и увлекательное занятие. Даже на простом оборудовании можно получать полноценные метеокарты с другой стороны планеты. Главное — правильно подобрать частоту, время, и настроить приём.

В этом разделе пошагово разберём, как получить чистое изображение и что делать в случае проблем.

5.1 Подбор частот и времени

✅ Выбор станции

Выбирайте станции, расположенные ближе всего к вашему региону. Обратите внимание на:

расстояние (чем ближе — тем стабильнее приём);
время суток (днём лучше 10–17 МГц, ночью — 3–8 МГц);
ионосферную обстановку (можно проверить на prop.kc2g.com).

✅ Распорядок дня:

Утром: слушаем 3–5 МГц
Днём: переходим на 8–13 МГц
Вечером и ночью: снова 3–8 МГц

⚠️ Важно: многие станции вещают строго по расписанию. Опоздали на пару минут — и получите только половину карты.

5.2 Настройка приёмника

Включите приёмник и настройтесь на нужную частоту в режиме USB.
Убедитесь, что частота указана для USB, а не для несущей!
- Например, если передача идёт на 8503.9 кГц (USB), ставим точно 8503.9, а не 8505.8.
Отрегулируйте усиление (RF Gain) и уровень громкости — звук должен быть чистым, но не перегруженным.
Включите запись звука (если планируете декодировать позже) или направьте аудиопоток в декодер.

5.3 Настройка программы-декодера

В любом ПО для декодирования (FLDigi, SeaTTY и др.):

Режим: WEFAX / HF-FAX
Скорость: 120 LPM (чаще всего), иногда — 60 или 240
IOC: 576 — основной стандарт
Полярность: Normal (если изображение инвертировано — переключите на «Reverse»)
Синхронизация: включить автоопределение phasing сигнала

После настройки программа начнёт построчно «рисовать» картинку.

5.4 Типичные проблемы и их решение

Проблема	Возможная причина	Решение
Картинка идёт под наклоном	Неверная скорость (LPM) или дрейф частоты	Проверьте LPM (обычно 120), стабилизируйте частоту
Изображение инвертировано	Неправильная полярность	Переключите с «Normal» на «Reverse»
Размыто, линии плывут	Помехи, слабый сигнал, плохая антенна	Попробуйте другую частоту, время суток или антенну
Картинка «рвётся»	Слишком тихий/громкий сигнал, клиппинг	Отрегулируйте уровень звука
Чёрный экран / ничего не рисует	Нет сигнала, частота не совпадает	Убедитесь в правильной настройке, дождитесь передачи

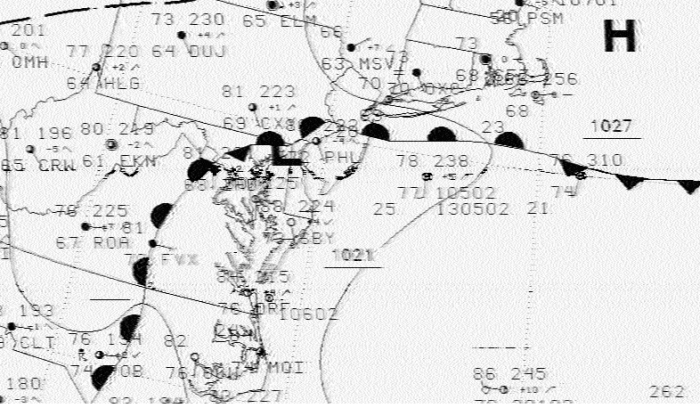

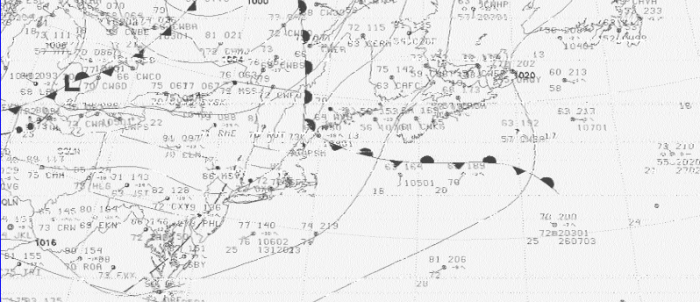

5.5 Примеры полученных изображений

5.6 Советы для стабильного приёма

Используйте физически стабильную антенну вдали от помех (желательно — за пределами квартиры).
Если работаете с SDR, применяйте виртуальный аудиокабель для чистой передачи сигнала в декодер.
Не забудьте выставить UTC-время на компьютере — это поможет при синхронизации с расписаниями.
Ведите журнал приёма — полезно для анализа прохождения и планирования.
Для автономных условий (походы, море) удобно использовать портативный приёмник + Android-приложение.

Далее небольшие рекомендации для тех кто захочет повторить мой опыт на подобном окружении.

🎯 Приём погодного радиофакса с помощью SDRplay RSPduo + MultiPSK

📌 Что понадобится:

Приёмник: SDRplay RSPduo (или RSP1A, RSPdx — не принципиально)
Программа SDR: SDRuno (официальное ПО для SDRplay)
Программа-декодер: MultiPSK (поддерживает WEFAX / HF-FAX)
Соединение аудио: виртуальный кабель (например, VB-Cable или Virtual Audio Cable)
Антенна: желательно внешняя — диполь, long wire, или активная антенна
Интернет (опционально): для синхронизации времени, просмотра расписаний, частот

🔌 1. Подключение и установка

Установи драйверы SDRplay и программу SDRuno
Установи MultiPSK (с сайта f6cte.free.fr).
Установи VB-Cable — это виртуальный аудиокабель, который передаст звук из SDRuno в MultiPSK.
- VB-Cable должен быть настроен как выход в SDRuno и как вход в MultiPSK.

📡 2. Настройка SDRuno (SDR приёмника)

Запусти SDRuno и выбери устройство RSPduo.
В главном окне:
- Настрой частоту на нужную (например, 13882.5 кГц USB — одна из частот DDK#).
- Установи режим модуляции: USB
- Установи полосу пропускания аудио: от 300 до 2800 Гц
В окне SETT. > OUT укажи в качестве аудиовыхода VB-Cable.

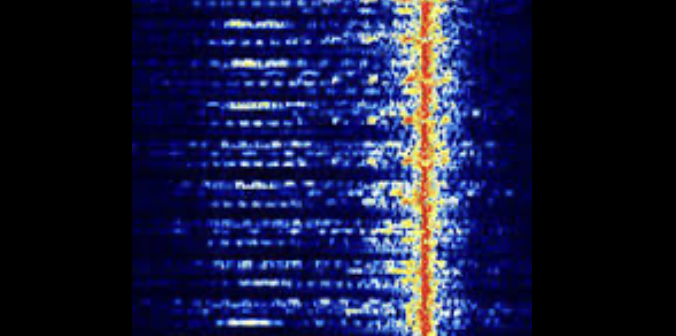

Убедись, что сигнал идёт: в окне waterfall (водопад) должна быть чёткая «полоса» сигнала шириной ~2 кГц, и в наушниках — характерный «пилящий» звук.

📥 3. Настройка MultiPSK

Запусти MultiPSK.
В правом нижнем углу выбери аудиовход: VB-Cable (или «CABLE Input (VB-Audio Virtual Cable)»).
В верхней панели выбери режим WEFAX (кнопка).
В нижней части окна:
- IOC: выбери 576 (это основной формат NOAA, DWD и др.)
- LPM: обычно 120 (строк в минуту)
- Polarity: Normal (если картинка инвертирована — поменяй на Reverse)
- Активируй Auto phasing, чтобы программа синхронизировалась автоматически по стартовому сигналу.

💡 Если всё подключено правильно, как только начнётся передача, MultiPSK начнёт построчно отрисовывать картинку.

⏱️ 4. Что дальше

Во время приёма не трогай частоту и усиление, это может сбить синхронизацию.
Если картинка идёт «вбок», попробуй вручную подстроить скорость (LPM).
Если ничего не рисуется — проверь, точно ли идёт сигнал (может, передача ещё не началась).
Закончив приём, можешь сохранить изображение как файл или скриншот.

🛠️ Дополнительные советы

Установи точное системное время (UTC) — MultiPSK использует его для журналирования и расписания.
Для повышения качества:
- Используй узкую IF-полосу (2.4–2.8 кГц).
- Включи Noise Reduction (NR) в SDRuno.
- Стабилизируй уровень сигнала — перегруз или тишина одинаково вредны.
Можно записывать аудио (в .wav), чтобы декодировать позже.
