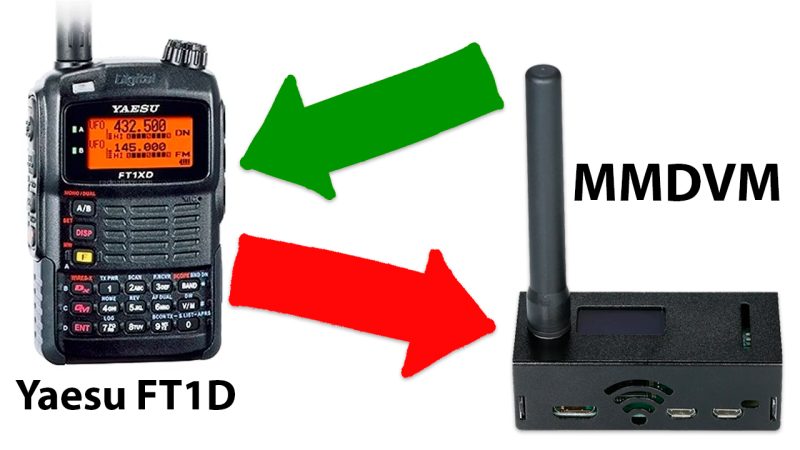

Владельцы трансиверов Yaesu FT1DR и FT1DE часто сталкиваются с проблемой нестабильной работы в цифровом режиме C4FM (System Fusion) через MMDVM-хотспоты. Симптомы обычно следующие: высокий уровень ошибок (BER), «рваный» звук, потеря пакетов или полная невозможность законнектиться.
Многие решают эту проблему «костылем» в настройках Pi-Star, прописывая Low Deviation = 1 в конфиге MMDVMHost. Это неправильный путь. Данная настройка программно занижает чувствительность декодера хотспота, что снижает общую помехоустойчивость системы и дальность приема.
Почему девиация «уходит» или сбрасывается?
Помимо изначальной заводской недокалибровки (с которой многие сталкиваются «из коробки»), параметры цифровой девиации в FT1DR/FT1DE имеют неприятную особенность сбрасываться к некорректным, заниженным значениям. Чаще всего это происходит в двух случаях:
- Обновление прошивки (Firmware Update). В процессе перепрошивки таблица калибровок может перезаписаться дефолтными (и часто заниженными) заводскими значениями.
- Внезапное пропадание питания. Резкое отключение питания (просадка напряжения, случайное выдергивание кабеля БП, жесткое обесточивание в автомобиле) не дает трансиверу корректно сохранить текущие параметры в энергонезависимую память перед выключением.
Если вы обновляли ПО, у вас отключали свет, и хотспот снова начал «заикиваться» — не спешите грешить на Pi-Star или сам хотспот. Первым делом нужно проверить аппаратную девиацию.
Правильное решение: Аппаратная калибровка параметра DIG DEV в скрытом сервисном меню трансивера до эталонных 4.5 кГц.
⚠️ ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ (Дисклеймер)
Вмешательство в сервисное меню осуществляется исключительно на ваш страх и риск. Неправильные действия могут привести к нарушению работы трансивера, сбросу настроек PLL и потере гарантии. По регламенту Yaesu, калибровка должна проводиться авторизованным сервисным центром. Если вы не уверены в своих силах — обратитесь к специалистам.
Что вам понадобится:
- По фен-шую (Сервисный мануал): Калиброванный измеритель девиации (Deviation Meter), ВЧ-генератор, эквивалент нагрузки (Dummy Load) и направленный ответвитель.
- В HAM-условиях (Альтернатива): SDR-приемник (например, RTL-SDR) с программой анализа спектра (SDR#, Spectrum Analyzer), способный измерять пиковую девиацию FM-сигнала, либо заведомо откалиброванный внешний измеритель. Никогда не проводите настройку, излучая сигнал в антенну! Используйте ВЧ-эквивалент нагрузки (Dummy Load) и аттенюаторы для SDR.
Этап 1: Вход в сервисное меню (Alignment Mode)
Для доступа к скрытым настройкам необходимо ввести специальный пароль в сообщение-заставку.
- Включите трансивер. Убедитесь, что вы находитесь в режиме VFO, работаете на A-Band в режиме Mono (один активный диапазон).
- Нажмите и удерживайте кнопку
[DISP (SET)]в течение 1 секунды, чтобы войти в меню настроек. - Поворотом энкодера (DIAL) выберите Set Mode Item 1:
DISPLAY, нажмите[ENT]. - Выберите Set Mode Item 9:
OPENING MESSAGE, нажмите[ENT]. - Выберите Set Mode Item:
MESSAGE, нажмите[ENT]. - Введите пароль
AH044M:- Вращайте энкодер (DIAL) для выбора нужного символа.
- Нажимайте кнопку
[BAND] / [Dx]для перемещения курсора к следующему символу.
- После ввода пароля кратко нажмите
[DISP], а затем нажмите кнопку[PTT]на корпусе (или тангенте) для сохранения и выхода в обычный режим. - Выключите трансивер, нажав и удерживая кнопку
[PWR]около 2 секунд. - Вход в Alignment Mode: Нажмите и удерживайте кнопку
[GM], и, не отпуская её, включите трансивер кнопкой[PWR].
На дисплее появится первое меню калибровки. Теперь трансивер в сервисном режиме.
Этап 2: Настройка цифровой девиации (DIG DEV)
Примечание: В режиме калибровки выбор пунктов осуществляется вращением энкодера (DIAL). Для входа в режим редактирования нажимается кнопка [V/M] (на экране загорается иконка «E»). Для сохранения — повторное нажатие [V/M] (иконка «E» гаснет).
- Подключите трансивер к ВЧ-эквиваленту нагрузки (Dummy Load) и подключите измеритель девиации (или SDR с настроенным детектором FM-девиации).
- Вращайте энкодер, пока не найдете пункт меню
DIG DEV. - Нажмите кнопку
[V/M](появится иконка «E»). - Нажмите кнопку
[BAND], чтобы выбрать именно параметр DIG DEV.
🛑 КРИТИЧЕСКИ ВАЖНО: Случайно не зайдите и не трогайте соседнее меню VCO MOD! Это может сбить генератор. - Нажмите и удерживайте кнопку
[PTT]для начала передачи (трансивер начнет излучать немодулированный цифровой тестовый сигнал). - Глядя на показания измерителя девиации (или SDR), вращайте энкодер (DIAL) до достижения целевого значения:
- Целевая девиация: 4.5 kHz ± 0.1 kHz (Актуально для всех версий: USA, EXP, EU).
- Отпустите кнопку
[PTT]. - Нажмите кнопку
[V/M]для сохранения параметра (иконка «E» исчезнет).
На этом аппаратная часть проблемы решена. Девиация вашего FT1DR теперь соответствует цифровому стандарту C4FM.
Этап 3: Выход из сервисного меню и очистка
- Чтобы выйти из режима калибровки и сохранить все изменения, нажмите кнопку
[GM]. Трансивер перезагрузится в нормальный режим. - Не забудьте удалить пароль! Снова зайдите в
Set Mode -> DISPLAY -> OPENING MESSAGE -> MESSAGE, удалитеAH044M(сделайте строку пустой) и сохраните, нажав[DISP]и затем[PTT].
Альтернативный (и более быстрый) способ удаления: находясь в меню редактирования сообщения, нажмите и удерживайте кнопку[GM]в течение 2 секунд.
Настройка Pi-Star после калибровки
Теперь, когда ваш трансивер выдает корректные 4.5 кГц девиации, хотспот будет принимать сигнал с надлежащим уровнем.
Обязательно зайдите в конфигурацию Pi-Star (Configuration -> MMDVMHost или через редактирование MMDVM.ini):
- Найдите параметр
Low Deviation - Установите значение в
0(Выключено). - Сохраните настройки и перезагрузите хотспот.
Результат: Сигнал от FT1DR будет декодироваться «на ура», уровень BER (Bit Error Rate) упадет до минимальных значений (0-2%), а дальность уверенной работы через хотспот и репитеры существенно возрастет. И помните: если в будущем вы будете обновлять прошивку рации — не поленитесь заново проконтролировать параметр DIG DEV!
Статья подготовлена на основе официального документа Yaesu FT1DR/DE Technical Supplement (Раздел Alignment). Уважайте эфир, проводите настройки аккуратно и используйте эквиваленты нагрузки!
